骨灰级手工达人数百块DIY投影仪全程步骤过程

科技制作 2018-10-24 09:10:48

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

手工达人自制投影仪,花数百块就可以自己DIY一台哦,虽然效果无法和1080p家庭影院级投影机相比,但绝对比老式的CRT电视机要震撼很多。
没钱照样享受大画面震撼,众多的网友正依靠自己勤劳且富有创造性的双手DIY了一台台属于自己的投影机。找一块废弃的液晶板,网上淘个驱动板,五金店里再买个灯泡,再加上一些其他的小配件,花上几天的时间在家制作一个外壳,一台属于自己的DIY投影机就大功告成了。
免费提供DIY投影机设计草图
相对于普通的入门级DIY用户,今天我们和大家分享的这位DIY用户可谓是骨灰级的玩家。凭借众多的成功作品,其在DIY投影机圈内享有盛名。
对于用户来说,如果有能力的话,最好前期就做好设计草图。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机设计草图
诚然,对于大部分用户来说,制作和看懂上面这几张图片有一定的困难。如果的确看不懂也无妨,大致了解一下DIY投影机的原理和部件即可。如果连这些也看不懂,下面就一步步看网友的作品,肯定也是有一定的帮助。
某骨灰级网友DIY投影机配件:1、LCD屏 LTN121XF-L01,零售价300元左右;2、4合1驱动板;3、欧司朗150W光源套件(灯+灯座+电感镇流器等),零售价250元左右;4、 68mm冷膜反光碗,零售价40元左右;5、90mmF130耐高温非球面聚光镜,零售价40元左右;6、113*138吸热型隔热玻璃,零售价20元左 右;7、灯室盒;8、12.1寸用F220/330菲涅尔透镜,零售价50元左右;9、12.1寸用镀膜反射镜,零售价60元左右;10、焦距320口径 70镜头,零售价200元左右,总价不足千元。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机所购置的部分零配件

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

将购买的LCD液晶屏点亮测试,一切良好

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

用金属边框等将液晶屏固定,以免震动等造成的损伤

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

购置的欧司朗150W光源套件(灯+灯座+电感镇流器等)

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

经过测试,光源套件工作状态良好
3制作液晶屏部分回顶部
DIY投影机主要包括两部分:机箱和液晶屏。相对来说,液晶屏属于电子部分,DIYer需要懂一些简单的电路;机箱部分则对制作者的木工等水平有一定的要求。下面我们首先来了解下液晶显示部分的设计制作。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

切割菲涅尔透镜,用普通的钢锯条即可

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

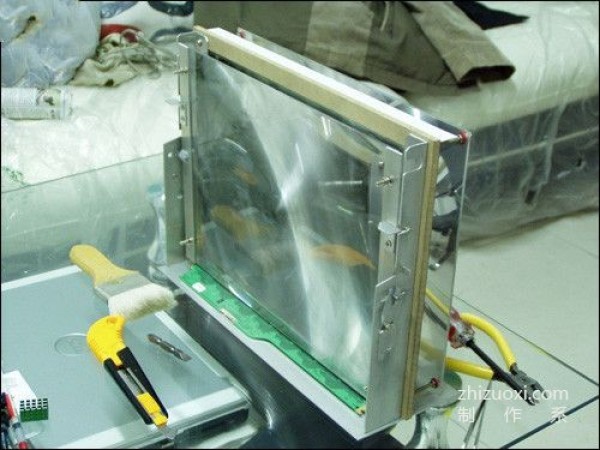

用螺丝等固定好液晶屏

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

通电点亮进行测试

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

点亮测试效果

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

由于目前没有制作外壳机箱,所以有一定程度的漏光

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

显示效果还是较为理想的
对于玩家来做,在开工之前应该对所购买的产品进行仔细认真的测试。否则,一旦某个部件出现问题,一切又要全部推倒重来,费时费力,DIY的效果也往往不太理想。
4媲美专业级的DIY机箱
光源显示部分经测试没问题后,下面就开始机箱的制作。在这里,该玩家使用的所有板料都是中密度纤维板,这样更容易加工成型。由于前期都已经做好了设计图,下一步就是根据设计图对板材进行开孔。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机机箱所需要的中密度纤维板

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

在中密度纤维板上做好规划

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

开始加工制作

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

加工制作后的中密度纤维板

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

对纤维板进行合并

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

大致成型的机箱

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

在机箱内部做好固定液晶屏的部件
当然,装配箱体也是有技巧的。笔者建议使用乳白胶或者指接胶,此类产品属于乳化类木材粘合剂,板材吸收水分后即有一定强度,固化后不溶于水,耐潮能力较好。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

在铁皮上钻孔,用于安装灯泡套件

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

安装上灯泡组件之后的效果

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

在灯泡套件外加上菲镜

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

在机箱上安装投影镜头

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

将灯泡套件部分固定

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

液晶屏、散热风扇、灯泡组件等均安装完毕

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

效果测试
和普通DIY用户所不同的是,该玩家将灯泡组件部分和显示屏部分进行了分开设计安装,对投影机的散热、稳定等显示有了更好的帮助。
5DIY投影机高清效果展示回顶部
至此,DIY投影机已经初步成型。接下来,就要开始进行对细节的调整和修饰,消除浓厚的“山寨味”,达到更为理想的效果。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机的测试效果

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

将机箱内部涂黑
DIY投影机内部采用的都是高透光液晶屏,内部无规则的杂散光线不仅不能提升亮度,反而还会降低投影机的对比度,所以建议用户将其内部进行涂黑处理。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

将机箱内部涂黑后重新安装固定各部件

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

成型后的DIY投影机
至此,基本上可以宣告大功告成。如果制作者对现有作品仍然不满意,可以适时对外壳进行喷漆等装饰,但是投影性能基本上已经稳定了。下面我们就来看看DIY投影机的效果。当然,该玩家是将投影机显示的画面投射到白墙上的,毕竟一块普通的幕布价格往往也在五百元以上。

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机效果展示

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机效果展示

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机效果展示

骨灰级手工达人数百块DIY投影仪全程步骤过程 _www.scb5.com

DIY投影机效果展示
从整体来看,效果还是较为理想的。虽然无法和1080p高清投影机相提并论,但是投影机的物理分辨率也达到了1024×768,远远高于普通3000元价位投影机800×600的分辨率。
其实DIY投影机的原理很简单,就是废旧笔记本的显示屏拆下来,然后通过光学原理对画面进行放大,然后即可得到投影大画面效果。而传统的投影机则是光机电一体化产品,对各方面都有着很高的要求,所以不可相提并论。
在两年前,DIY投影机还一度风光无限,但是随着大量3000元DLP投影机的上市,DIY投影机市场近来已经萎缩的较为严重。从技术原理来看,DIY 投影机和品牌有着本质上的区别。另外,品牌投影机的品质保证、售后等也要远远强于DIY投影机。DIY迟迟没有火起来还有一个很重要的因素就是普通读者根 本不知道这样产品的存在,更谈不上制作属于自己的DIY投影机。
希望通过我们此次对DIY投影机的介绍,能够让更多读者了解DIY投影机的性能和特点。在后期,我们还将推出DIY投影机的更多介绍,敬请广大网友继续关注PConline投影机频道。
