筷子和竹签制作埃菲尔铁塔模型的详细图解教程

模型制作 2017-04-21 10:30:18

超精美的埃菲尔铁塔模型DIY教程,作者:laoshupi1213。耗时两个月,自认有毅力的小伙伴可以来学着做做看。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

很喜欢竹签制作的埃菲尔铁塔,一直想找教程,苦于没有合适的教程,遂决定自己看图制作。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

先把竹签摆一下,看看竹签粗细比例大小是否合适

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

先简单说下制作思路,从底座开始往上做。

以底座上2根主梁的距离为参照,数字为1 其他几个主要几个部位的比例大概就出来了。不是很精确,大概算的。大家可以自己算算。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

底座用木筷子做,切4根7厘米左右。 切45度角,拼上粘出方框!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

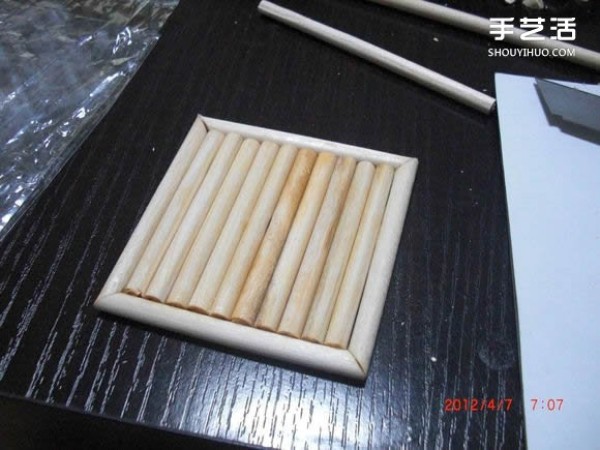

把筷子按尺寸切好,放入框中粘胶。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好底座第一层,在基础上做第二层,包个边。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

再包一层细一些的竹签,显得有层次。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

照样子做好了四个。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

开始做底座大梁框架,选4根粗的竹签,我算下来的比例大概是每根15厘米的长度,每根一头切60度的斜面。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

这个角度需要找个卡片对照图纸的角度做个模具。争取每一根的角度都相同。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

四根主梁粘好。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在下面加固一下,用细一点的竹签两头切角度。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后的效果。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

按我原来的思路,就是这样先把4个塔脚一层层的做好再做下一步。

但是做到这里,我被瓶颈了。。。因为做好4个塔脚,主梁的角度不完全一样。误差比较大。

我决定换个思路。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

我怒了。好不容易做的塔脚角度不对,不能用需要重做。做到这里几度崩溃。。。真是考验耐心啊。。

现在换个思路,先把塔身第一层的框架做出来,然后把塔脚的主梁搭上第一层,这样角度问题就解决了。。。

中间差点导致楼主崩溃的图省略了,也没有心情拍。 下面是做好以后的图。希望各位能看得懂。 我根据自己的尺寸比例,第一层塔身的尺寸围24.5X24.5厘米

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

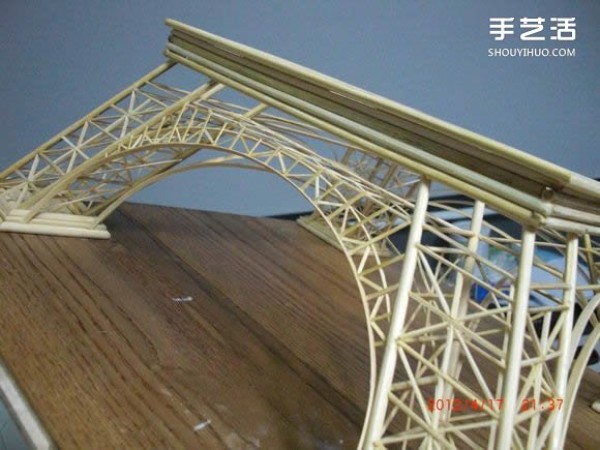

原本上面的小梁都搭好了,结果都给我干掉了。先对好主梁的角度再搭。塔身第一层和塔脚搭好的图。

另外我在下面摆了个底座,一是方便移动,另外也是便于固定4个塔脚的位置。 建议各位要做的同学也要搞一个底座,用三合板都可以,我是用家里的废弃地板块拼的。

4个塔脚之间的距离,大概是24厘米左右。也可以根据塔脚的2个梁之间的距离的尺寸换算。塔脚是1,中间空位是5 ,也就是说,塔的一边的尺寸是 1:5:1 ,不 知道我说明白了没有。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

主梁上大概是4等分,分成4个大框分别用细一些的竹签粘之,注意平行关系。细的竹签我还有点觉得粗,又劈了一半。做好后大概是下面的样子。塔脚主梁间各个小横梁的间距大家自己掌握。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

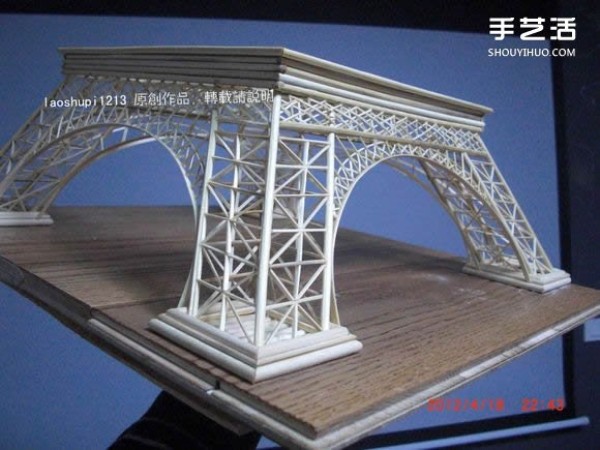

做好后,在塔身一层处加高,按比例我加了4层竹签。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

为了让今后塔身的工作更方便,我决定先把塔的四脚米字梁先做好,要不以后塔全搭起来以后不好挪动,也不方便下手进去粘。

但是在做的过程中,俺又犹豫了。。。到底是做复杂一点好还是简单些好呢。。

大家可以看下面2个图。上面的米字梁就要好做一点,做得顺手的话,10几分钟一个。。。但是我总感觉不妥,3根竹签叠加的状态很粗陋。于是我决定选用下面那个方案,做细一点。但是工作量增加很多。。粘这个小米字的时候几度崩溃。。。

锻炼耐心和毅力啊!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

经过2天的努力,终于把塔的四个脚米字梁做完了。。。虽然腰酸背痛腿抽筋,但是还是蛮有成就感滴。不说废话,上图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

粘“米字梁”之前,先检查一下各个横梁是否平行。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

这里要用到小镊子,以后会经常用到,必备工具。如果小竹签切的长度合适,可以不用胶就牢固的塞到目标位置去。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

一条腿完成,我发现随着塔的结构越来越复杂,看起来也越来越好看了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

昨天在空闲时候,把塔脚的半圆拱梁做好了。但是开始做的是单层,我看了一下铁塔的实物图,是双层的。又犹豫了。。。。。做双层的是好,但是要比单层的更费工夫。。。做还是不做呢。。。我后来又在另一面做了一个双层的,结果一对比,双层的效果好狠多啊。。。累就累点吧,咱慢慢做。下面是单层和双层的图片,大家对比一下看。如果你做的时候不想太累,就简化一下做单层吧。因为我看见那个实物图里面的细节就迷糊~

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好了三面双层半圆形拱门梁。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

很喜欢从这个角度看,建筑有的时候真的何尝不是一种艺术呢?

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做了一天,大概也有5-6个小时吧,只做了圆形拱门的一小部分细节。如果你越追求细节,那么就会越辛苦。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做了一天,大概6-7个小时,完成了第三面拱门和上围的细节网格,今天做得比较急,细节不是很好。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

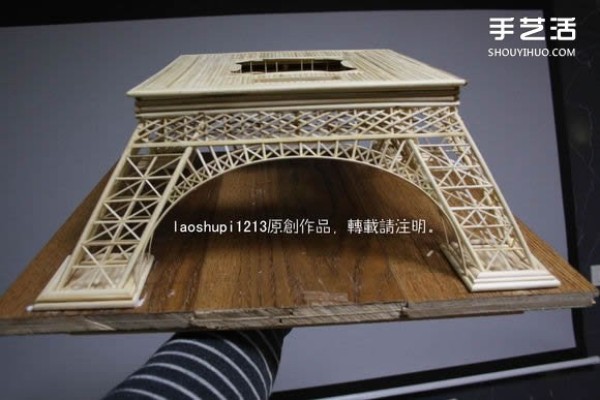

塔身第一层基本完工。细节部分的图片昨天说了,发一些过程图片,我拍了一些,但是拍着拍着,觉得也没多大必要,稍微有点动手能力的朋友,看一下成品图片基本也知道怎么做了。只要慢慢做,只是时间问题。 这并非什么高难度技术,要的就是耐心细致和做下去的毅力。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

内侧相对没有做那么细,正常也应该像外侧半圆一样是双层。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

现在好好酝酿一下第二层的方案。参考图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在第一层上架梁,如图刻2个槽,加完横梁以后,和原来的梁一齐不突出即可。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好以后是这样的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

选一些比较粗的竹签,劈出1毫米厚的竹片N条。 注意刮平整,这个用来做第一层的地板。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

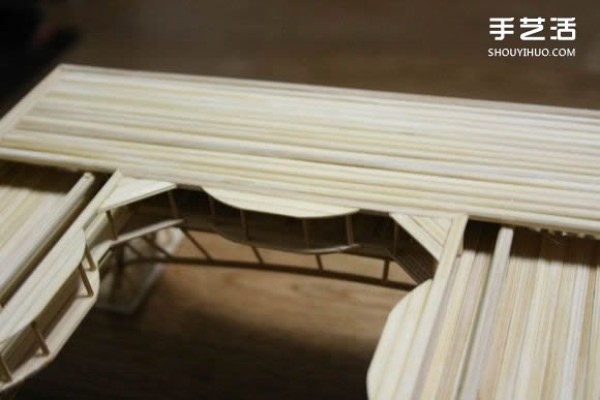

我是这样铺的,其实这一层也可以忽略不做,因为上面还有天台。毕竟铺地板做起来也是蛮费事的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

铺完地板的图片。想省事的话也可以把那4个洞都封上。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在内部的正方框的角上,做45度切边。 45度三角的直角边长度大概是2.5厘米左右,这个长度自己根据比例掌握就可以,看起来协调顺眼即可。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好以后,搭2根横梁,用来支撑上面的天台地板。注意横梁两端与墙面接触的高度,要留出铺地板的厚度。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在正方形内部做4个导圆边,因为实物就是这样子地``不想费事的话也可以省略不做。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

从上面角度看的样子。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

根据第一层的方框,再做一个大小一样的。做好以后,4角加一个支柱注意这个高度。粘好以后,方框的高度要和塔的最外侧四框高度一致,这也就是天台的平面。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

首先把天台的八角天井,做成和下面一样。 然后在关键节点放入立柱。按照比例来算,立柱那里大概有3米多的高度哦。登塔的人们就是从这里上来,再登楼梯进入天台赏景的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

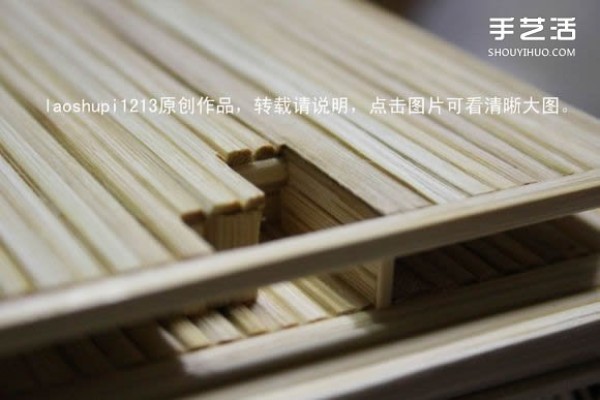

看是铺天台的楼板,如图,我直接用整根竹签。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

贴一张俯视图,供大家参考~一层的四脚是4根柱,大家帮我看看第二层的四脚,是3根还是4根柱?

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

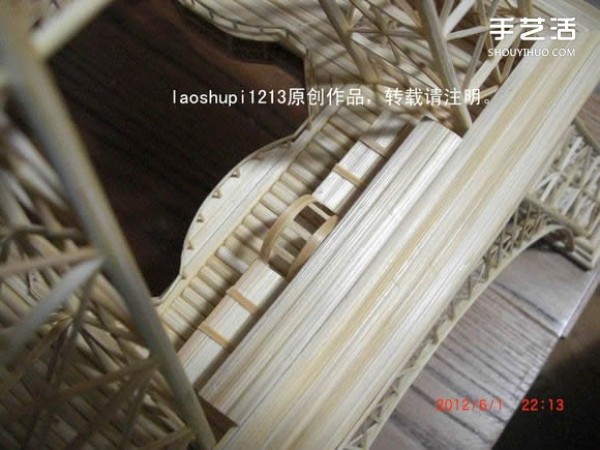

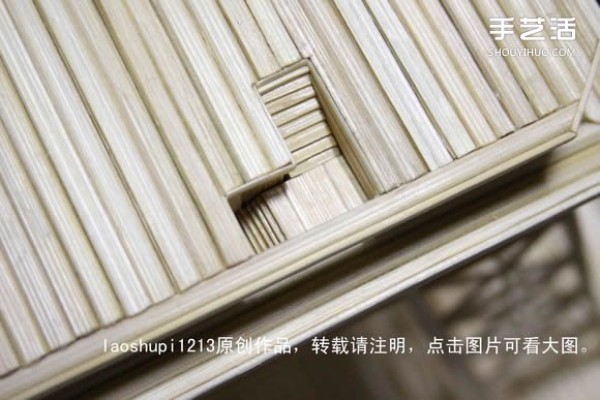

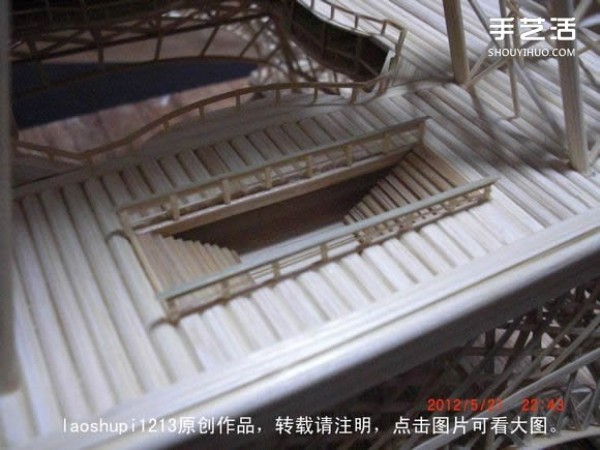

把厚1MM左右的小竹条一片片粘起来,就成了楼梯蹬。我这个比例大概是9-10阶的样子。这个根据你自己做的比例调整,实物是7阶。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

楼梯时双向对称的,照样做之。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

放入指定位置上胶水。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

现在就差楼梯上面那一个小框没有封顶了。一层天台基本做完。天台四周的围栏等塔身全部做好再做,免得做上面的时候刮碰。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做到现在手指头上好几个小口子,也磨出好多泡了。。。预计还要1个多月才能做完。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

一层天台楼板基本完工。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在天台上指定位置找好16个点,钻眼(可以用电钻,手钻,螺丝刀等钻眼) 这几个点的位置,参考下面底座的四根主梁的位置。用铅笔描好位置,钻之。 用电钻小心别把下面钻透了。 用螺丝刀的请保持耐心,别扎到手。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

天台钻好眼后,做第二层的横梁。如上图。我做的尺寸是12.5厘米见方。 这个宽度也就是第一层天台的长度1/2 。 做好以后,在节点位置继续钻眼,如下图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

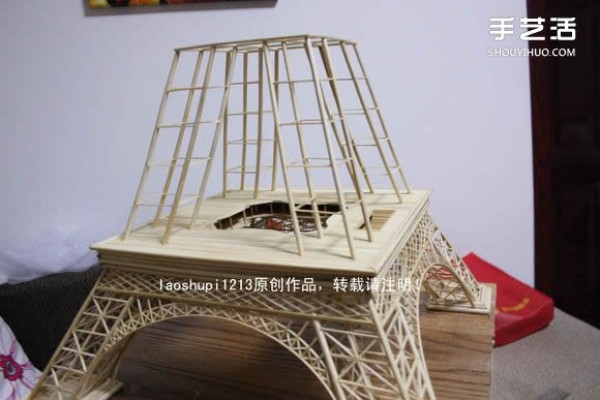

搞定后,准备好16根梁柱。 对是16根,长度大概是17厘米。我决定每个柱子还是做4根竹签比较和谐。多钻一个眼而已,不算事。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

搞定之后插竹签,这个需要耐心,慢慢插,插得深度要一样,轻轻调整对准角度,放上四方梁,上下左右觉得角度没有问题了,上胶水固定。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

俯视图。方框一定要在天台中心位置。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

继续上竹签,插好16根,上的时候顺手把竹签弯一点弧度,这样可以让塔的线条比较流畅些。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后,从正上方的角度看下去,如果你没有达到上面图片这样的视觉效果,那么这16根柱子插得就失败了,拆了角度不对的竹签重新插吧,阿门。不知道怎么回事,我今天搭建得很顺利,一次成功。从钻眼开始到做成,前后2-3个小时就做好了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天主要做了二层的小横梁部分。这点东西做了一天。中间发现几个不平行的,拆了返工的。大家做的时候一定要粘好一根检查一根,确保水平,以及和其他横梁的平行关系。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

从上面的角度看,还是那句话,要随时观察发现问题及时解决,可不要等到最后做不下去再后悔。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

我自我感觉,这层的米字梁做得要比第一层的工整一些,可能是熟能生巧了吧。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

插个图片说明一下米字梁的制作顺序。 这个是第二层的,只有5步,如果是第一层的,就是7步。按1-5的顺序粘。

第一层米字梁 是7步,先一横,然后上下2竖,然后是4个斜边。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做了1根半米字梁,按这个效率,明天可以做完二层的米字梁。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

二层因为四根柱子离得比较近,比较棘手,做起来要比第一层吃力些。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把二层的米字梁基本做完了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

细节部分的小XX梁。做好以后剪成适合的宽度,502粘之。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

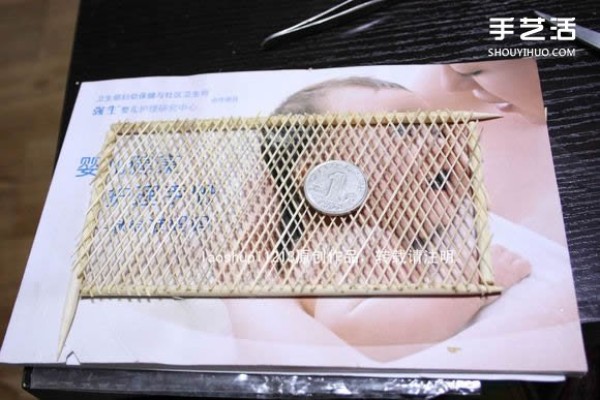

把竹签劈成0.3毫米左右的细丝,在做好的框里按一定的长度距离粘好就可以,很好做,就是耗时耗神耗眼睛。。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

全景效果,你可以看到,第一层还有一层小空格没有粘。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

注意: D、M、L 三处长度是从2根竹签的中心位置开始算的。 一根竹签的直径0.4毫米,C的高度是5根竹签,刚好是2厘米。B的长度不包括插入平台和四方梁的长度,大概有0.5厘米。

没有标注的各部分长度,可以根据已有的长度推算出来。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

还在处理第二层的细节部分,因为柱子离得近,比较棘手,所以也影响进展。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

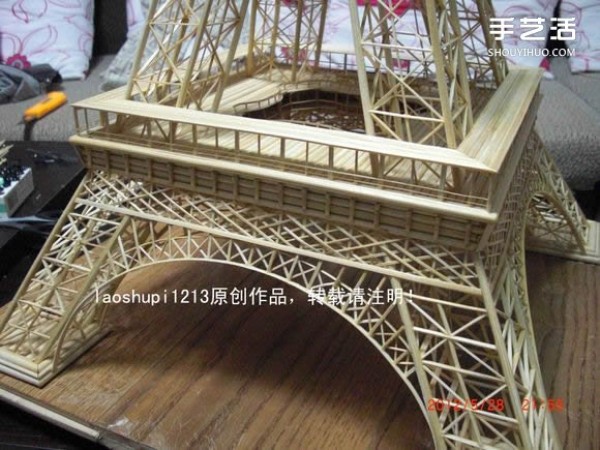

做了第二层的平台四周,先起4层然后顶层包一层边。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

没想到,二层平台做起来还很麻烦呢,因为是两层的,有许多细节地方需要再斟酌一下。所以今天没急着搭梁,只是做到封顶。

借这个时间,我先把第二层顶部的细节丰富了一下,做一些XX梁。我发现结构越复杂,看起来越好看。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

现在开始封顶,先在下面搭2根横梁,用于支撑上部的平台地板。然后用竹签铺满。我用的是整根竹签劈开,半根竹签铺的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把四脚切掉,再加1层边。形成八边形平台。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后再用削薄的竹签,包一下边,这样看起来和谐一些,呵呵。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

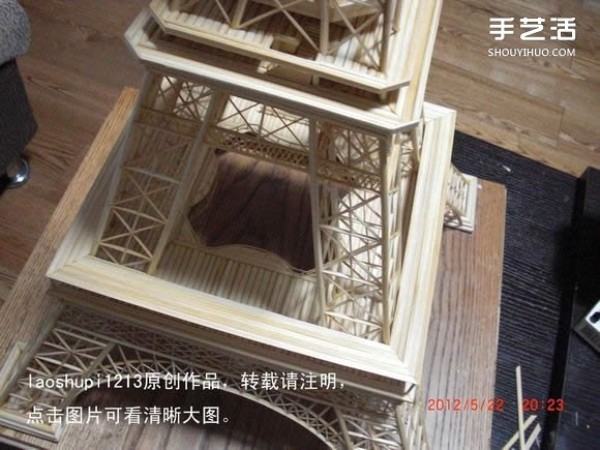

远观图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

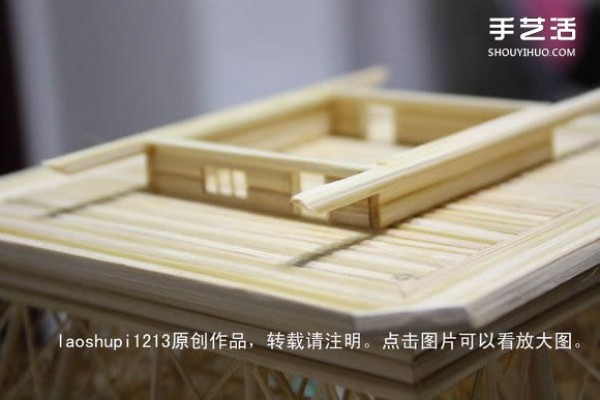

开始做二层平台,参照上面的图做,你看是不是比较复杂。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

架2根梁,用来铺二层的地板做支撑。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

其实你可以忽略掉门窗,直接做个四框就OK,再忽略点,甚至可以省了这一层,直接在平台上立柱子。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

来个俯视图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

本打算封顶后立第三层的柱子,但是第二层平台抠得比较细。。还有不少工作量。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

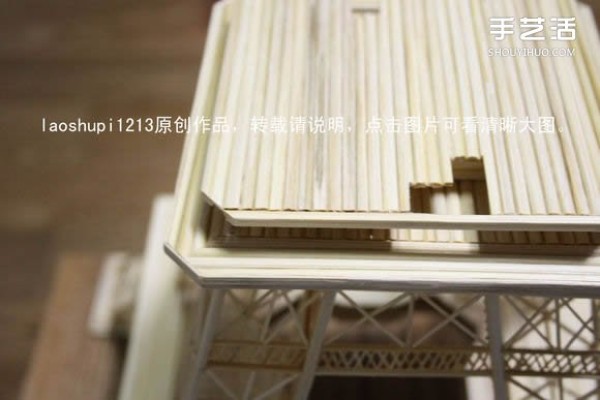

铺第二层上面的平台,留出2个小口,做楼梯。这个尺寸是我自己估摸的,你可以根据比例大概做一下就OK。 我自己估算,这一层的层高应该在3米左右,也就是2.5根竹签的厚度。你可以想象一下,人站在上面有多高,一个人的高度估计也就是1根竹签的高度吧,哈哈。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

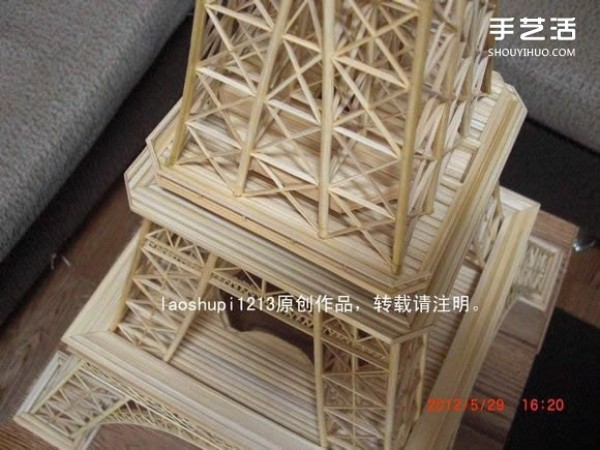

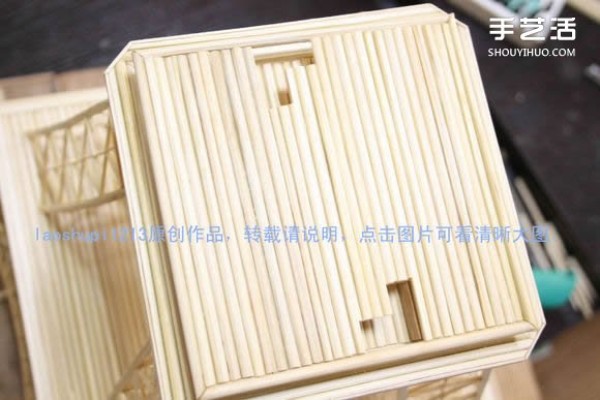

全部铺完的样子,俯视图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后像下面那层一样,把四个角切掉,注意一下切的长度要适中。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

切完以后就是这个损样子。必须包个边,目的是遮丑。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

包了一层边,是不是就和谐多了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

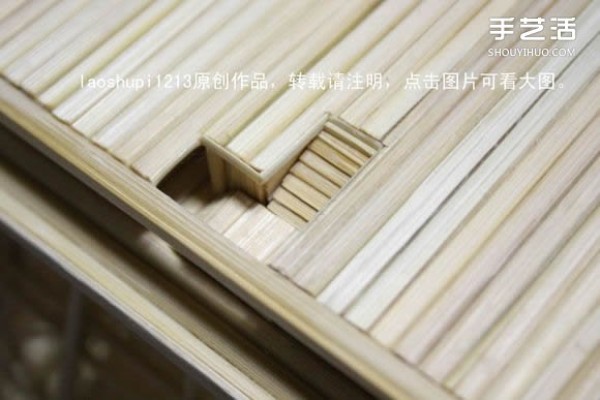

包完边以后,开始研究这个楼梯口。先把几个面封上,用竹签削薄一点,1毫米左右,好操作些。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

同样道理,包一下边。这样看起来舒服多了吧?!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做了6个小时是有的。也就是搭一个平台,切角,包边,做一个楼梯口而已。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

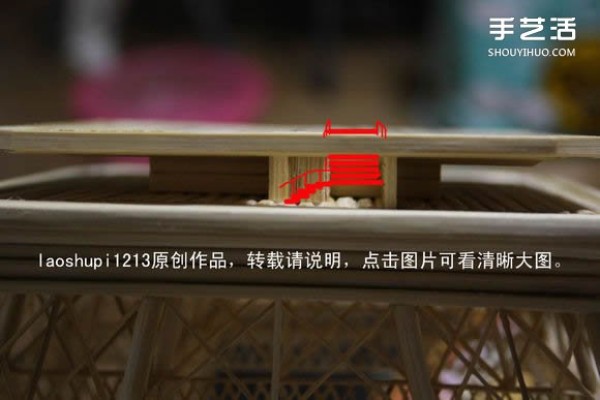

做图片上红色那样的楼梯,估计做好楼梯以后,那2个光秃秃的楼梯口看起来就舒服一点了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

小楼梯,做了2-3个小时,1根竹签0.4毫米,一共5根,2厘米的长度。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

所有的栏杆扶手,都留到最后再做。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

楼梯口包一下边边~

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做了大概5-6个小时。已经把第三层的柱子立了起来,看起来有点意思了!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

这是做另一面楼梯拍的图,很是抠手。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

顺便把楼梯的扶手也做了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好楼梯,开始着手搭第三层的立柱。先在平台上描好几个柱子的点。四角的四根是最主要的,也是受力承重的柱子,一定要找准位置,粘结实。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把目标位置钻好眼,可以用一字螺丝刀手工钻30分钟应该可以钻好,也可以用电钻2分钟搞定。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后就是把准备好的4根主干柱子插进去。对,插进去!根据下面柱子的延长线,调整好角度,502粘之。粘牢哦!这四根是受力的!伤不起。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

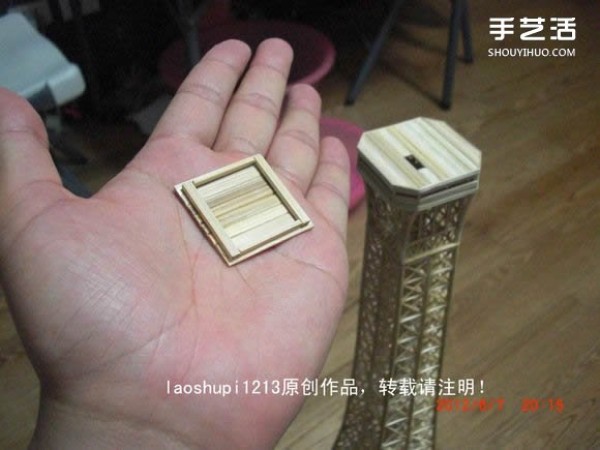

另做第三层的顶部四方梁。我做的尺寸是4X4厘米。 对了第三层的柱子长度37厘米。做好以后,原本是要钻眼,但是我换个方法,另外备一层竹片,起到钻眼的效果了。这样粘起来会更结实一点。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

调整好四根柱子的位置。502粘之! 粘好以后,在塔的正上方看,应该是四面对称的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后上全景图,是不是有点感觉了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

再做一个四方梁,把四脚剪掉。然后把四根柱子内部锯一个槽,放入四方梁。如下图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

放梁的位置高度是13厘米。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后依次做好下面的梁,这就比较简单了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后再从上面俯视一下,检查各部位是否都位置正确。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

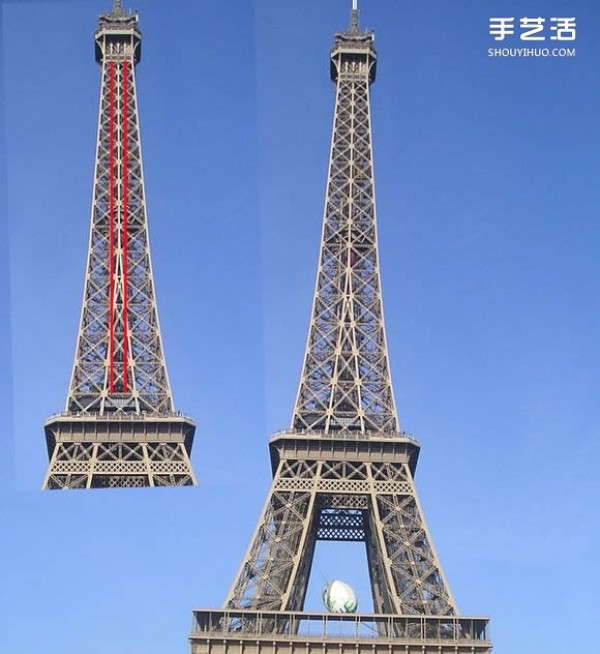

就是红色的部分,那里应该是电梯的通道,我做的明显不对。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

第三层中心底部,也不可能是那样的三角架结构,应该是直上直下的垂直梁。 苦于没有埃菲尔铁塔的高清图片,尤其是近距离可以看清楚结构的图,好好斟酌一下再动手。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

从这个图更能说明,我的结构是不对的:(

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

前面说了,我发现塔的第三层结构做错了。我就把里面的竹签拆掉了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后把竹签劈成1毫米厚度的竹片,刮平。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做成这样的形状。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把横梁贴满,最后做成八角形。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

放到里面,可能你不知道我这是做神马,你看到下面的图,就红色箭头指的地方。那里还有一层

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

建议第一次做的朋友先测试一下自己的动手能力,最简单的办法就是,把一根4毫米直径的竹签,劈成2根1毫米厚的竹片,刮平整,上下一样厚度。 如果你有耐心在10几分钟时间把这个竹片刮好,再决定跟随做这个铁塔。要是您一根4毫米直径的竹签,连1根一毫米厚的竹片都做不出来,那就算了吧,别做了。做下去也是悲剧。 我自己慢慢做,可以把一根4毫米的竹签劈成4根0.8毫米的竹片。大家看看上面的图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做了三层塔楼里面的小房子和八角顶盖。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

这个小房子还有一面墙没有做好。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

盖上八角顶盖的效果。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

俯视图。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

插入2根竹签,大概可以还原实物的结构。三层开始,塔中间是一个竖井电梯。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

放四根竹签在“铜钱”里面,当做竖井电梯。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后把那四根斜梁支上,主要是为了配合下面的小框框梁,增加塔身的复杂度而已,可以省略。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天加昨天,将近8个小时,刚好做了40个X ,平均每个小时做5个X,做一个X 要12分钟。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

塔的底座4个方块用的是一次性圆木筷子。 其他地方都是用的竹签。40厘米长,4毫米直径那种竹签,也是穿糖葫芦那种。日杂批发市场有卖的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做得也不多,晚上8点多开始做的。做了20多个XX,下面上图。尤其是最里面的XX,因为横梁框架遮挡,做起来比较费力。建议先做里面再做外面。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做那个第三层里面的“空中阁楼”。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把这个“空中阁楼”楼板铺好,再包一个边。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把阁楼下面的细节XX都做完了。看起来很快就要结束了哦?!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后上2张全景图,上面这个拿在手里都要拿不动了哦! 很重,尤其是底座重。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

用时2个多小时,做了20个XX 就是空中阁楼上面的两层。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做了6-7个小时,效率比较高哦~把所有的米字梁都做好了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

红色注明的部分是下一步要做的内容,我准备把塔下面的都做好,最后再做塔顶的气象台。现在是很多栏杆和第一层的观光棚还没做,这些内容,估计也要10天左右才能做好。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后上一张全景图,我在塔顶放根竹签,最后完工以后应该就是那么高。如果按照百分比来说,现在应该完成80%了!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做了2-3个小时,只做了那隐蔽地方的一圈栏杆,很是抠手啊,当初早一点做就好了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天做的第二层的栏杆。用时4个小时左右。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做栏杆,批处理做的。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

栏杆高度4毫米左右吧。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天主要做了一层观景平台上的雨搭棚。好像做了3-4个小时的样子。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

在平台四个角分别做一个支撑梁。注意高度。在米字X的中心位置。然后把削好的竹片,依次铺在梁上。45度切角。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

一层的栏杆全部完工!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

终于把1层观景台周围的细节做完了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

今天主要做了二层平台下面的一些细节。

发现一层有一个房子忘记做了,明天做这个!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

把这个小房子做完了,做得比较简单,主要是突出那个圆拱。

明天做塔顶,快收尾了。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

加高一层,做塔顶下端。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做了两面细节。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

然后把四角切掉。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

最后一步,包边,为了美观!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

开始铺塔顶平台地板,留一个口,预备以后走线:)

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

用502粘得很结实,随便用手抓住任何一个主干,都可以提起来,甚至可以挥舞。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

一层的房子完工,放到目标位置。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

先做这么个小东东。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

铅笔画个圆,然后切边,做成左边那个吃豆大嘴。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

做好了8个!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

先粘上4个。

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

经历了2个月的坚持不懈,终于完成了。现在还依稀记得当初老婆在旁边说“这个太难了,你不可能做出来”可是我做到了。这种牛X的心情,各位亲们能体会得到吗?

如果不是用这样的在线发布制作过程的方式,我可能会中途放弃。因为在做的工程中遇到不少障碍,包括技术上的,工作上的,甚至家庭上的。 还好,我坚持做下来了。不感谢CCTV,要感谢老婆和家人的支持;不感谢MTV,我要感谢众多热心网友的支持顶贴。如果你看完这个贴子,豁然开朗,那么拿起你的工具,给自己也创造一个小小的奇迹吧!送给你的爱人~!

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程

筷子和竹签制作埃菲尔铁塔模型的详细图解教程
